Mortier de 60mm type 63-1

Message par Jean-François BRILLANT » ven. 20 janv. 2017 15:02

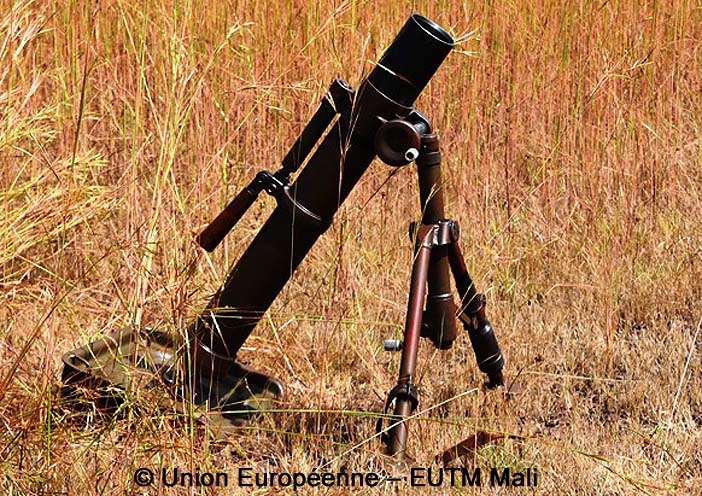

Mortier de 60mm type 63-1

Mortier de 60mm type 63-1

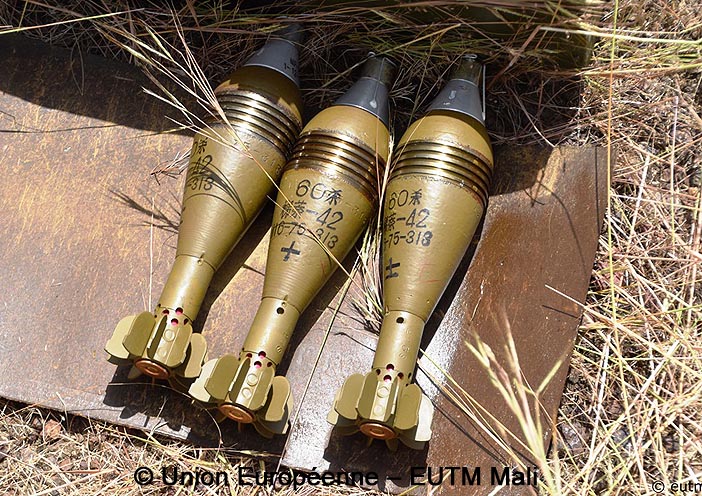

Obus explosifs

Obus explosifs

Le mortier de 60 mm type 63-1 est issu d'une amélioration, dans les années 1970, du mortier type 63, lui même inspiré du mortier de 60 mm américain M2 qui dérivait directement du mortier français Brandt de 60 mm modèle 1935...

Le type 63-1 est très largement répandu à travers le monde. Il est assez aisément identifiable à sa poignée de portage.

Des photos du mortier de 60 mm type 63-1 en action sont visibles ici : viewtopic.php?f=1197&t=13163#p72058

CARACTERISTIQUES SUCCINCTES :
Type : 63-1
Calibre : 60 mm
Mise en service : 1970
Portée minimale : 95 m
Portée maximale : 1550 m
Munitions : obus explosifs, éclairants, fumigènes, incendiaires
Cadence de tir : 15 à 20 coups/minute
Equipe de pièce : 2 ou 3 hommes
Poids de la munition explosive : 1,3 kg
Débattement en site : de 40° à 80°
Débattement en direction : 8°
Vitesse initiale : 140 m/s
Supports de tir : plaque de base rectangulaire, bipied
Masse en ordre de tir : 12 kg
Délai de mise en batterie : inférieur à 1 minute
Délai de sortie de batterie : inférieur à 1 minute
S + KOH : Souffre et Potasse !

La Défense et la Sécurité de la Nation sont l'affaire de chaque Citoyen

Avatar de l’utilisateur
bison126
Adjudant
Adjudant
Messages : 582
Inscription : ven. 22 août 2008 09:48
Localisation : Sud du Grand-Est, là où il ya des bulles !
Contact :

Re: Mortier de 60mm type 63-1

Message par bison126 » ven. 20 janv. 2017 19:16

Intéressant comme engin. Vu la forme de l'empennage, je me demande comment les appoints de charge sont fixés, à moins qu'il n'y en ait pas vu la portée maximale.
Olivier
http://olivier.carneau.free.fr

L'infanterie, la Reine des batailles !
Napoléon

Avatar de l’utilisateur
Jean-François BRILLANT
Administrateur du site
Administrateur du site
Messages : 15474
Inscription : mar. 29 janv. 2008 16:42

Re: Mortier de 60mm type 63-1

Message par Jean-François BRILLANT » ven. 20 janv. 2017 21:41

bison126 a écrit :Vu la forme de l'empennage, je me demande comment les appoints de charge sont fixés, à moins qu'il n'y en ait pas vu la portée maximale.
Obus de mortier de 60 mm M-83A

Obus de mortier de 60 mm M-83A

S + KOH : Souffre et Potasse !

La Défense et la Sécurité de la Nation sont l'affaire de chaque Citoyen

Avatar de l’utilisateur
bison126
Adjudant
Adjudant
Messages : 582
Inscription : ven. 22 août 2008 09:48
Localisation : Sud du Grand-Est, là où il ya des bulles !
Contact :

Re: Mortier de 60mm type 63-1

Message par bison126 » lun. 23 janv. 2017 20:45

Merci JF ;-)
