CELTE : Cellule de Traitement de l'Eau (1)

Message par Jean-François BRILLANT » ven. 12 mai 2017 19:03

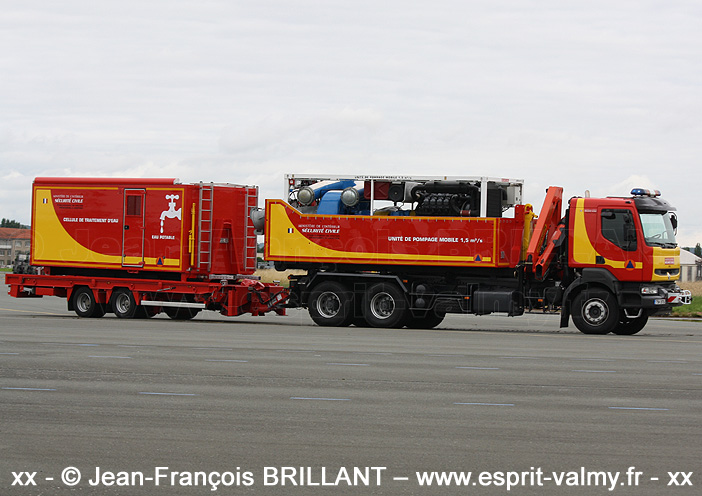

Cellule de Traitement de l'Eau tractée par Kerax 6x4 ; ESOL de Méry-sur-Oise

Cellule de Traitement de l'Eau tractée par Kerax 6x4 ; ESOL de Méry-sur-Oise

La Réserve Nationale de la Sécurité Civile, stockée, gérée, entretenue et mise en œuvre par les techniciens des ESOL (Etablissement de Soutien Opérationnel et Logistique) de la Sécurité Civile dispose de 4 cellules de traitement de l'eau (CELTE), réparties à raison d'une par ESOL.

La CELTE, totalement autonome, permet la production d'eau potable à partir d'eau fluviale. Sa capacité de production est de 5 à 10m3 par heure en fonction de la qualité de l'eau pompée et de faire face aux besoins en eau potable de 10.000 personne sur la base de 12 litres par personne.

L'emploi des Cellules de Traitement d’Eau de la Sécurité Civile a été validé par le Conseil Supérieur d’Hygiène Publique de France pour les interventions en cas de situation d’urgence.

La CELTE n'est pas en mesure de traiter des eaux salées ou souillées par des corps gras ou des hydrocarbures.

Le transport et la mise en place de la CELTE peuvent être assurée par tout véhicule disposant d'un bras de manutention pour berce déposable, d'un PTAC minimal de 19 tonnes.

En configuration transport la CELTE pèse 5 tonnes, en fonctionnement – déposée au sol - son poids atteint 20 tonnes.

Capacité de production : 5 à 10 m3/h suivant la qualité de l’eau pompée
Capacité de stockage : 10 m3 (5 m3 en cuve + 5 m3 en citerne souple)
Qualité de l’eau brute : eau fluviale
Qualité de l’eau produite : turbidité < 1 NTU
Chlore résiduel : 0,3 < Cl2 < 0,5 mg/L
Acidité : 6 < pH < 9
Temps de mise en place : 2h00 par 2 techniciens ESOL
Temps de production du 1er m3 : 4h00
Alimentation électrique : par 2 groupes électrogènes
Caractéristiques de la cellule :
Dimensions hors tout (L x l x h) : 5,40 x 2,50 x 2,20 m
Masse à vide de la cellule : 5 t
Masse en charge de la cellule au sol : 20 t

Le processus de traitement de l'eau se décompose en plusieurs phases successives :
> floculation / décantation pour éliminer les plus grosses particules,
> filtration sur filtre à sable,
> filtration par filtre à diatomées / charbon actif pour l'élimination des particules les plus fines,
> contrôle qualitatif,
> injection de chlore pour éliminer les micro-organismes,
> contrôle qualitatif,
> stockage dans la citerne de 5m3 intégrée,
> distribution par :
- rampes de 5 robinets,
- branchement sur un réseau particulier (hôpital, maison de retraite,…) via un surpresseur,
- sachets de 2 litres remplis et stockés sur place.
